[HA] 3D Floor Plan 적용하기 #4.5_영역 토글(ios가능, 다른방법)

안녕하세요~ 레이군 입니다.

​

시리즈

1편 : [IoT/HomeAssistant] - [HA] 3D Floor Plan 적용하기 #1_집 그리기

2편 : [IoT/HomeAssistant] - [HA] 3D Floor Plan 적용하기 #2_조명, 렌더링

3편 : [IoT/HomeAssistant] - [HA] 3D Floor Plan 적용하기 #3_HA 적용

4편 : [IoT/HomeAssistant] - [HA] 3D Floor Plan 적용하기 #4_영역 토글

4.5편 : [IoT/HomeAssistant] - [HA] 3D Floor Plan 적용하기 #4.5_영역 토글(ios가능, 다른방법)

​

HA에 3D Floor Plan 적용시키기는 4번째 시간으로 기본 내용이 끝났는데요,

일부 사용자 분들께서 토글영역 설정을 했으나 이상하게 동작한다는 문의가 발생하여 확인을 진행했습니다.

​

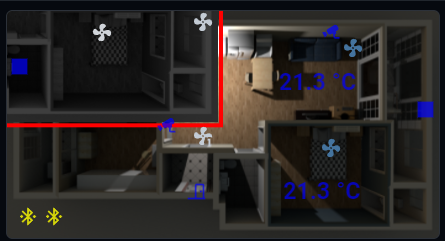

위 사진과 같이 좌측 상단에 모든 토글용 이미지가 위치해 있게 되는데요

특히나 IOS 사용자의 경우 거의 무조건 발생하는것 같더라구요.

이외에도 구버전의 안드로이드 에서도 동일한 증상이 발행하는데요

이 원인은 일부 브라우저 에서는 CSS스타일에서 지정하는 Transform 명령이 먹히지 않아서

이런 증상이 발생하는 것으로 판단됩니다.

​

그러면 이걸 해결하기 위해 다른 방법을 써봐야겠죠?

​

지난시간에 했던 내용은 일단 스킵하고, 변경되는 부분에 대해서만 알려드리겠습니다.

아무래도 트러블 슈팅 / 번외편 성격이니까요~

https://blog.naver.com/ray0412/222497715427

[HA] 3D Floor Plan 적용하기 #4_영역 토글

기본 내용은 위에 4편을 참조해서 진행하시면 됩니다~

​

​

지난시간엔 top, left, right, bottom 항목을 전부 0으로 만들고

transform의 translate 명령과 scale을 이용해서 비율과 위치를 조절했었습니다.

​

이번엔 top, left 항목으로 위치를 조절하고, width 항목으로 너비를 조절한 다음

aspect_ratio 항목으로 비율을 조절해 세로 높이를 맞추는 순서로 진행하겠습니다.

    style:
      top: 50%
      left: 50%
      width: 100%
      pointer-events: none
      mix-blend-mode: lighten

▼▼▼▼▼▼▼

    aspect_ratio: 100%
    style:
      top: 50%
      left: 50%
      width: 20%
      border: 5px solid red
      opacity: 70%

이때 주의하실점은, aspect_ratio 항목은 style 하부에 들어가는게 아닙니다.

이건 이미지의 비율을 정하는것이기 때문에 style과 같은 레벨에 들어가야 하는점을 명심해 주세요.

보기 편하게 하기 위해 너비는 20%, 테두리 5px정도 만들어 주고, 투명도는 70%정도로 설정하겠습니다.

위치나 비율, 너비 등은 px로 절대값을 줄수도 있지만, 레이아웃에 따라 크기가 변경되면 이상해 지기때문에

반드시 퍼센트 비율로 넣어주시길 바랍니다.

​

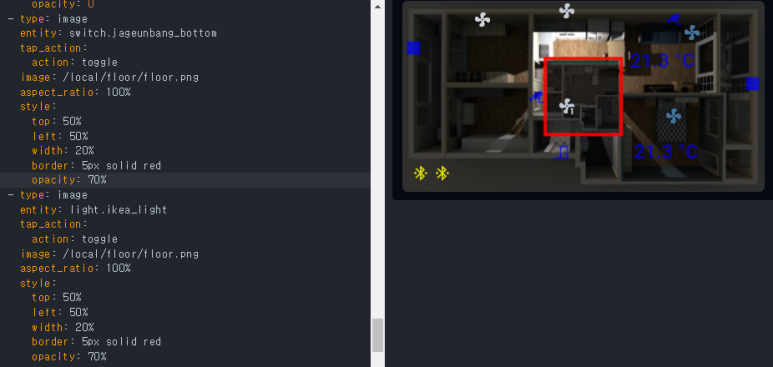

그러면 이런식으로 이미지 정 가운데에 가로길이 이미지의 20%짜리 정사각형이 만들어집니다.

이제 이걸 다음 순서로 만져나가면 됩니다.

1. top, left 를 변경해서 위치를 이동시키고

2. widht를 변경해서 가로 길이를 맞춘다음

3. aspect_ratio를 건드려서 세로길이를 맞춰주면 됩니다.

한번에 맞추기는 어려우므로, 1~3번을 반복해서 맞춰주면 됩니다.

​

​

top과 left는 0%가 최상단 / 좌측 이고 50%가 중간, 100%가 최하단 / 우측 입니다.

기준점은 해당 미지의 정 중앙이므로, 이동시 원하는 영역의 중간쯤에 위치하게 해주면 됩니다.

​

widht는 이미지의 가로길이 비율 이며, 위에서 지정한 top/left 항목의 중심점을 기준으로

양 옆으로 늘어나거나 줄어듭니다.

​

aspect_ratio 항목은 가로길이 대비 세로길이의 비율을 나타냅니다.

100%라면 가로길이 = 세로길이가 되므로 정사각형이 만들어 집니다.

50%면 가로길이의 절 반높이를 가지게 되고

200%는 가로길이의 2배 높이를 가지게 됩니다.

​

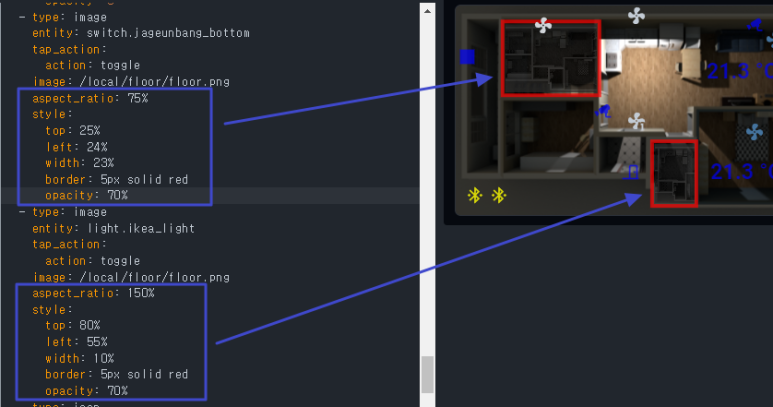

예시 이미지 입니다.

(실제 사용하는 스위치가 아니라 예시이므로, entlty 부분은 무시해 주세요)

    aspect_ratio: 75%
    style:
      top: 25%
      left: 24%
      width: 23%
      border: 5px solid red
      opacity: 70%

좌측에 있는 방의 중심은 대략 top에서 25%, left에서 24%정도이며

width가 23%일때 적당히 가로를 채울 수 있었습니다.

방이 가로 길이보다 세로 길이가 짧으므로, aspect_ratio는 75%로 설정했습니다.

​

    aspect_ratio: 150%
    style:
      top: 80%
      left: 55%
      width: 10%
      border: 5px solid red
      opacity: 70%

화장실(중앙 하단) 은 중앙보다 아래이므로 top은 80%정도, left는 55%정도면 적당했습니다.

크기가 매우 작아서 widht는 10%로 설정하니 적당했고,

세로 길이가 훨씬 긴편이어서 150%를 입력하니 적당히 맞았습니다.

​

​

이렇게 맞춰준 다음, opacity: 70% 부분을 0으로 설정하면 완성입니다!
