[HA] 수도권 실시간 지하철 도착정보 불러오기

안녕하세요~ 레이군 입니다.

오늘은 HA에서 실시간 지하철 도착정보 불러오기를 해보겠습니다.

​

전 지하철을 이용해 출퇴근하고, 서울 시내에 어딘가를 가야 한다면(마트 제외) 가능하면 지하철을 이용하는 편입니다.

그런데 지하철을 타러 갈 때마다 그런 경우가 있죠.

에스컬레이터 내려왔는데, 지하철 도착 전광판에 당역 도착 떠있고...

​

'아, 30초만 먼저 알았으면 빨리 걷거나 뛰었을 텐데......'

​

특히 출근시간이라면 그 20, 30초의 차이가 몇 분으로 벌어지기도 하죠.

​

'그냥 카카오 지하철이나 지하철 앱에서 보면 되는 거 아냐?'

하실지도 모르지만...... 사실 그게 맞긴 하지만, 그냥 누군가 딱 알려주면 좋겠어서요.

자 본격적으로 시작해 볼까요?

​

아 참, 이 데이터는 서울시의 API를 따오는 거라 타 지역은 확인이 어렵습니다!

각 지역별 제공되는 API를 확인해 주세요.

수도권 노선중 인천 1/2호선, 김포 골드라인, 에버라인, 의정부선은 지원되지 않습니다.

​

​

데이터를 추출하자

네이버 맵 등에서 데이터를 가져오는 방법이 있긴 하지만, 가끔 업데이트가 되거나 하면 경로가 틀어지더라고요.

그래서 좀 더 안정적이라고 생각하는 openAPI 방식으로 가져오기로 합니다.









서울 열린데이터광장 (seoul.go.kr)

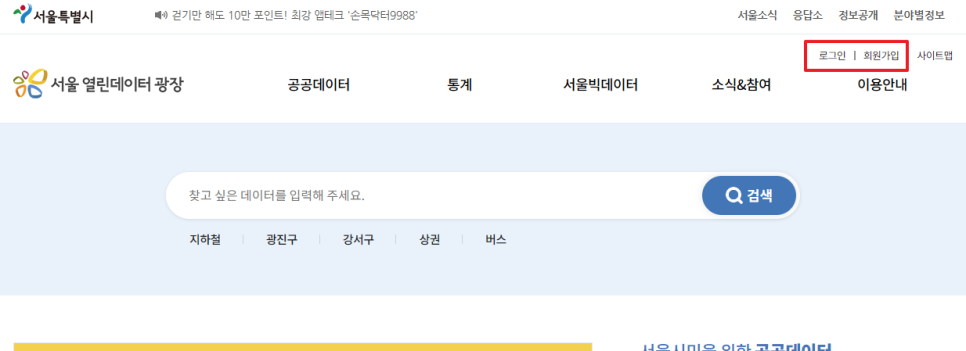

열린데이터광장 메인



데이터 제공 및 API 신청은 이쪽에서 가능합니다.

데이터 사용에는 서울시 ID가 필요합니다.

로그인 혹은 회원가입을 해주세요

​

저는 없어서 후다닥 회원가입을 했습니다. 가입 절차 등은 뭐... 생략할게요.

​

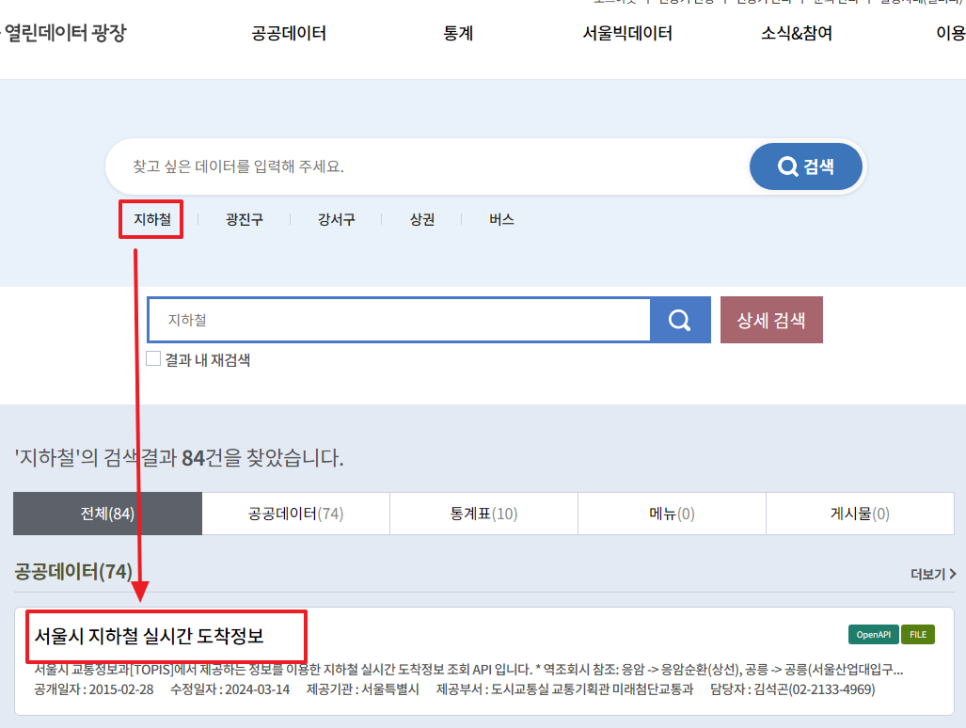

로그인 완료 후 검색 하단의 지하철을 클릭 - 서울시 지하철 실시간 도착정보로 들어가시면 됩니다.

​

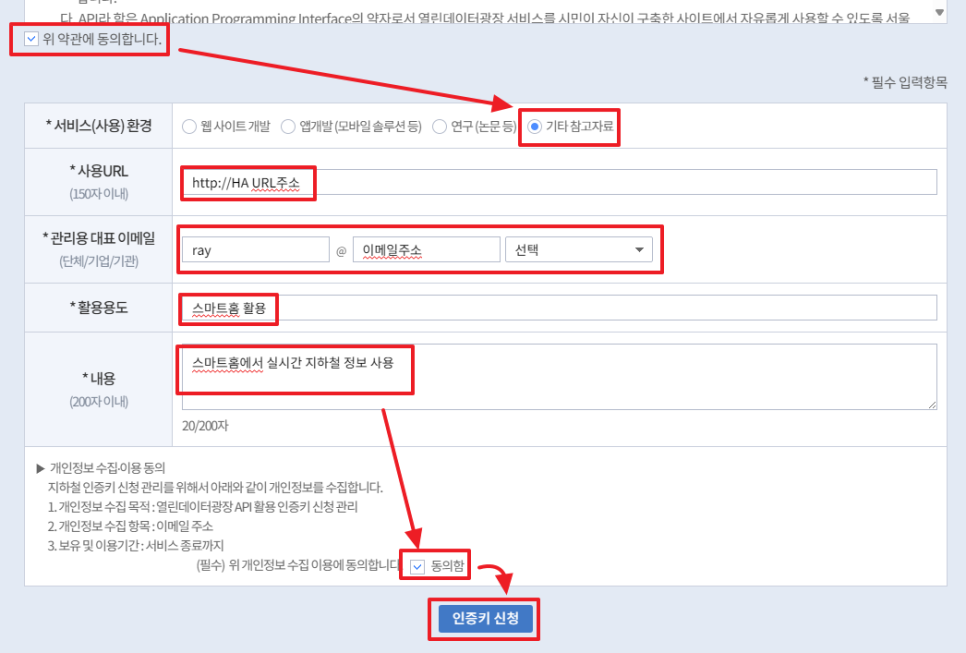

API 신청을 누르면, 이런 창이 나옵니다.

여기서 적당히 선택해서 신청을 해주세요.

​

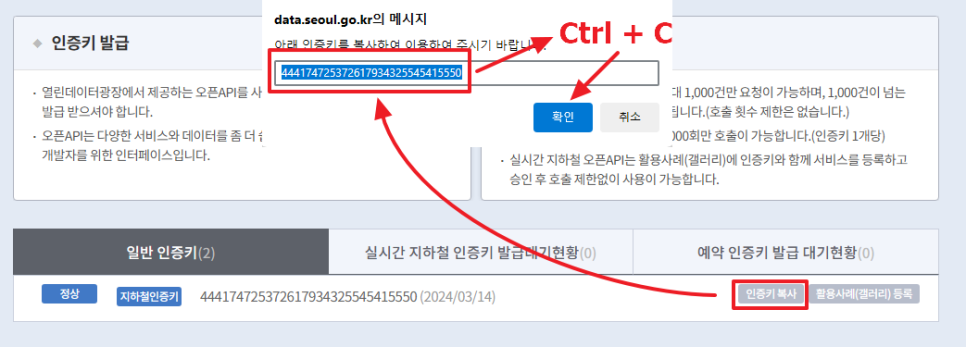

그러면 인증 키가 나오는데, 인증키 복사 항목을 누르시고 컨트롤+C를 눌러 클립보드에 복사해 주세요.

확인 눌러주시면 됩니다.

​

그리고 하단에 보면 API 테스트 부분이 있습니다.

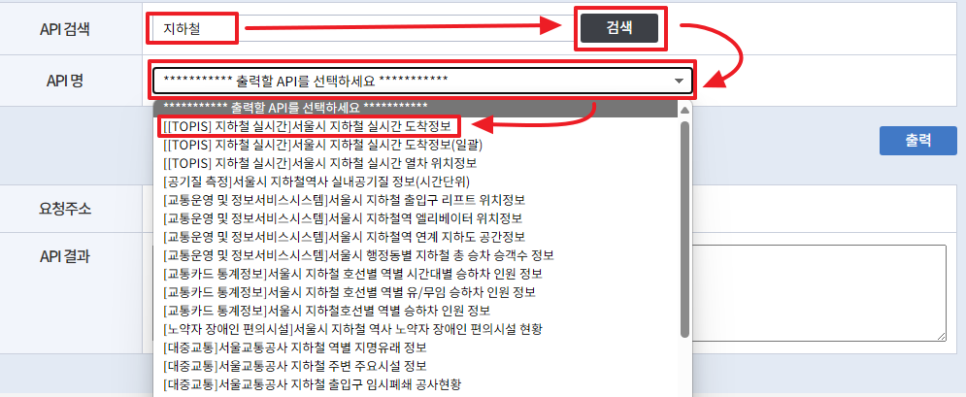

여기서 API검색 : 지하철 입력 후 -> 검색 클릭

하단 API명 박스 클릭 -> [[TOPIS] 지하철 실시간]서울시 지하철 실시간 도착정보 를 선택해주세요

​

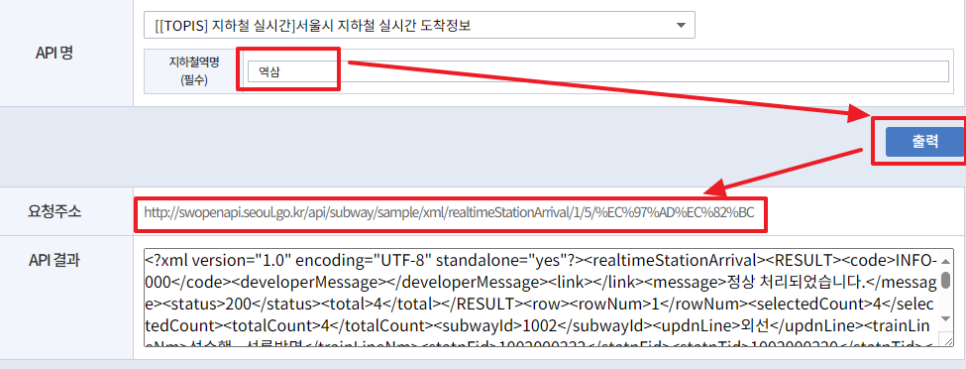

그런 다음 아래 지하철 역명 에다가 내가 원하는 지하철역 이름을 넣어주세요.

저는 예시로 역삼 을 넣었습니다.

​

http://swopenapi.seoul.go.kr/api/subway/sample/xml/realtimeStationArrival/1/5/%EC%97%AD%EC%82%BC

그러면 위와 같은 값이 리턴되는데, 여기서 우리가 수정할 곳은 2곳 / 경우에 따라서 4곳입니다.

​

/sample/ 부분은 아까 따온 키로 넣어주시면 됩니다.

본 예제에선 /444174725372617934325545415550/ 로 변경됩니다.

그 옆에 /xml/ 부분도 변경합니다. 데이터 특성상 JSON이 더 편해서요. /json/ 으로 변경합니다.

이렇게 하면 기본적인 건 완료입니다.

​

그럼 저는 제 인증키를 사용해서 json 타입으로 역삼의 데이터를 가져와 보겠습니다.

http://swopenAPI.seoul.go.kr/api/subway/444174725372617934325545415550/json/realtimeStationArrival/1/5/%EC%97%AD%EC%82%BC

​

이렇게 추출된 URL을 웹사이트에 붙여 넣어 보세요.(위 API 키는 만료된 거라 실제로 동작이 안 됩니다. 키 발급받은 것으로 넣어주세요)

​

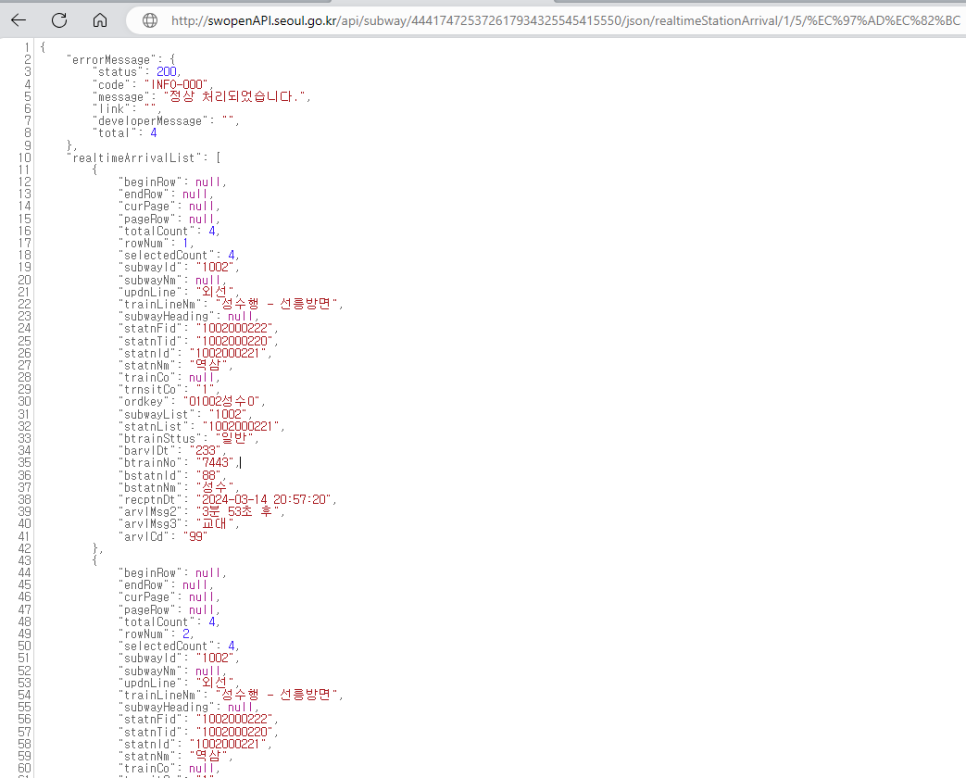

이런 내용이 보인다면 정상으로 호출된 겁니다.

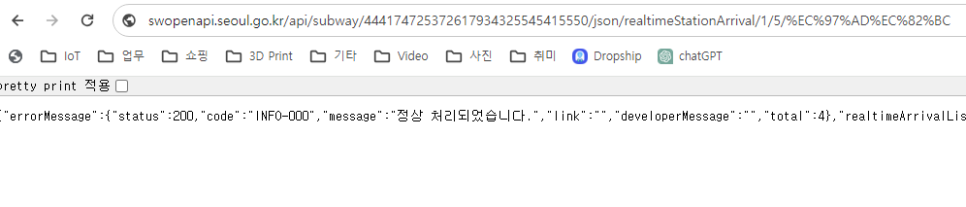

아, 혹시 한 줄로 길게 보이시나요?

저는 엣지로 하면 항목별로 보이고 크롬으로 하면 위처럼 한 줄로 보이더라고요.

크롬에서 json 형태를 가독성 있게 보려면 jsonview 라는 확장 프로그램이 필요하다고 합니다.

전 귀찮아서 그냥 다른 브라우저로 봤습니다.

​

​

위에서 수정할 곳이 2곳 혹은 4곳이라고 알려드렸죠?

나머지 2군데는 역에서 불러오는 데이터가 많을 경우 사용됩니다.

일반적으로 지하철 도착정보는 상/하행 x 2대 = 4대분 정보가 필요합니다.

하지만 환승역 등으로 인하여 노선이 추가되는 경우(합정, 고속터미널 등) 더 많은 데이터가 나오죠.

4대분 정보 x 노선수 이니 합정같이 2개 노선이라면 8개 데이터, 고속터미널 같이 3개라면 12개 데이터가 나옵니다.

이 경우 호출 주소의 뒤쪽 /1/5/ 부분을 수정해 주셔야 하는데

앞쪽 숫자는 시작 / 뒤쪽 숫자는 끝 입니다.

/1/5/ = 1번째 데이터 ~ 5번째 데이터까지 표시입니다.

이걸 변경해서 /5/8/ 이렇게 하면, 5번째 데이터 ~ 8번째 데이터까지 표시가 되겠죠.

이 부분은 직접 테스트해보면서 필요한 만큼의 범위로 정하시면 됩니다.

뭐, 한국 인터넷 빠르고 API 호출 시 1회당 호출 양의 제한은 없으므로

그냥 범위 넓게 잡고 필요한 거만 빼서 쓰셔도 됩니다.

​

​

​

HA에서 센서 만들기

자 다음은 HA에서 센서를 만들어 보겠습니다.

센서 만드는 건 HA에서 지원하는 command line 센서를 사용할 예정입니다.

file editor를 포함한 사용하는 텍스트 에디터를 활용하여 configuration.yaml 파일을 열어주세요.

​

물론 이미 command_line: !include commandline.yaml 등으로 별도로 분리해 두셨다면 해당 파일을 열어주세요.

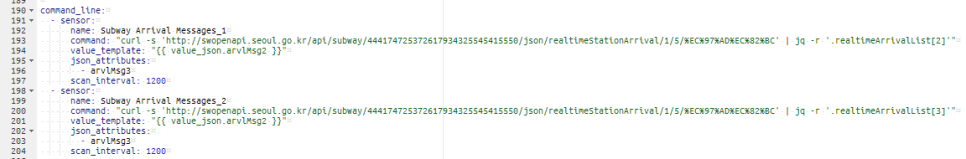

command_line:
  - sensor:
      name: Subway Arrival Messages_1
      command: "curl -s 'http://swopenapi.seoul.go.kr/api/subway/444174725372617934325545415550/json/realtimeStationArrival/1/5/%EC%97%AD%EC%82%BC' | jq -r '.realtimeArrivalList[2]'"
      value_template: "{{ value_json.arvlMsg2 }}"
      json_attributes:
        - arvlMsg3
      scan_interval: 1200
  - sensor:
      name: Subway Arrival Messages_2
      command: "curl -s 'http://swopenapi.seoul.go.kr/api/subway/444174725372617934325545415550/json/realtimeStationArrival/1/5/%EC%97%AD%EC%82%BC' | jq -r '.realtimeArrivalList[3]'"
      value_template: "{{ value_json.arvlMsg2 }}"
      json_attributes:
        - arvlMsg3
      scan_interval: 1200



제가 사용할 데이터는 arvlMsg2 인 도착까지의 소요시간 / arvlMsg3 인 현재 역 정보입니다.

command_line 플랫폼으로 sensor를 만들 것이고

name는 적당히 정해주시고

command: 부분은 "curl -s '아까 딴 URL' | jq -r ''.realtimeArrivalList[2]'" 로 하여 3번째 데이터를 불러옵니다.

([2] 부분은 위에서부터 [0] [1] [2] [3] 순서이므로 [2] 로 표기하면 3번째 데이터입니다)

센서의 값인 value 부분은 value_template: 으로 설정해서 "{{ value_json.arvlMsg2 }}"

즉, json 데이터 중 arvlMsg2의 항목을 표출하며

json_attributes: 로 센서의 속성 항목을 추가해서

- arvlMsg3 인 현재 역 데이터를 넣을 겁니다.

(물론 여기서 arvlMsg2(남은시간) / arvlMsg3(현재역) 은 변경해도 됩니다. 센서에 어떻게 표시되는지 차이니까요)

​

scan_interval 항목은 1200으로 해서 20분마다 업데이트로 했습니다.

지하철인데 20분마다 업데이트는 너무한 거 아닌가?라고 하실 수 있는데

이 부분은 내가 필요할 때 자동화로 업데이트하는 게 나아서요.

이 API는 1일 1000회 호출 제한이 있고, 사용 목적이 명확하므로 내가 쓰려고 할 때만 업데이트되는 게 좋습니다.

20분 지정한 것도... 그냥 센서 값이 뭔가 변했으면 좋겠다 싶은 마음에 정해둔 것뿐,

1시간(3600)이나 그 이상으로 해도 됩니다.

​

동일한 센서를 복사해서 넣어주고, realtimeArrivalList[2] 부분을 내가 원하는 항목에 맞게 변경해 줍니다.

순서는 위에 설명드렸죠?

처음 만든 센서는 바로 다음에 오는 열차, 다음에 만든 센서는 그다음 열차입니다.



############################

환승역의 경우, 값의 위치가 고정이 아니라 계속 변하네요. 이에 따라 조금 다르게 작업해주셔야 합니다.

합정역을 예로 들겠습니다.

http://swopenapi.seoul.go.kr/api/subway/sample/json/realtimeStationArrival/1/5/%ED%95%A9%EC%A0%95

위 주소로 접속하시면 데이터들이 나옵니다.

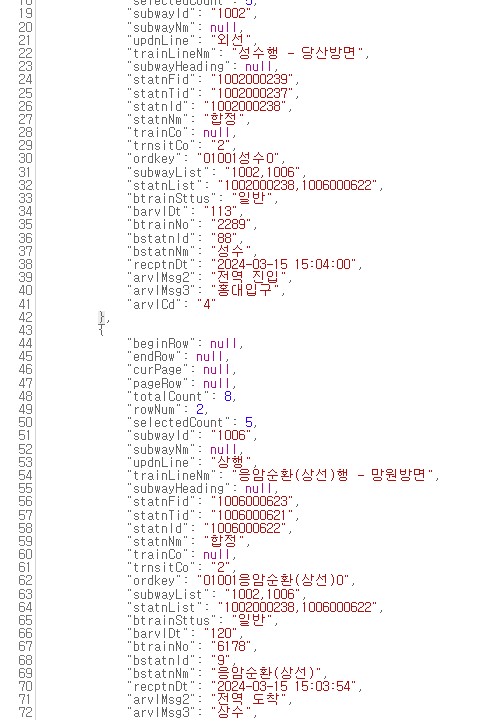

이런식으로 나오는데, 여기서 우리에게 필요한건 subwayId 항목과 ordkey 부분 입니다.

노선의 코드이며 ordkey 부분은 맨 앞 자리가 상/하행(외/내선), 두번째 자리가 첫번째, 두번째 도착예정을 뜻합니다.

위 예시에서 subwayId가 1002 니까 2호선 이고, ordkey 부분이 01로 시작하니 외선의 첫번째 도착 예정 열차 입니다.

그래서 이걸 필터링 걸어줘야 합니다.



  - sensor:
      name: Subway Arrival Messages_3
      command: curl -s 'http://swopenapi.seoul.go.kr/api/subway/sample/json/realtimeStationArrival/1/5/%ED%95%A9%EC%A0%95' | jq -r '.realtimeArrivalList[] | select(.subwayId == "1002") | select(.ordkey | startswith("01"))'
      value_template: "{{ value_json.arvlMsg2 }}"
      json_attributes:
        - arvlMsg3
      scan_interval: 600  # 10 minutes (adjust as needed)

원래 예제는 command 부분에 큰 따옴표가 앞뒤로 들어가 있었는데, 이 부분이 사라진점 유의해주세요.

중간에 필터 거는 부분에 큰따옴표를 쓰면서 충돌나서 지워야 합니다.

​

변경된 부분만 알려드리겠습니다.

.realtimeArrivalList[] => 해당 항목의 모든 내용을 불러올거라 숫자를 적지 않습니다.

| select(.subwayId == "1002") => 필터로subwayId가 1002와 동일한 항목만 걸러내고

| select(.ordkey | startswith("01")) => 추가 필터로 ordkey가 01로 시작하는 항목만 걸러냅니다.

2번째 도착열차를 표시하려면 "02" 로 기재해야 하고, 외선이 아닌 내선이라면 "11" 혹은 "12"가 되겠죠.

이 부분은 사용할 역의 데이터를 확인해 주세요



############################



특정 역의 경우, 1개 노선당 데이터가 3개씩 나오는 경우가 있는데(시청역 근처 1호선 등) 이때는 위 방법으로 안 됩니다.

조금 더 복잡한 방법으로 진행하셔야 합니다.



  - sensor:
      name: Subway Arrival Messages_3
      command: curl -s "http://swopenapi.seoul.go.kr/api/subway/444174725372617934325545415550/json/realtimeStationArrival/1/5/%EC%8B%9C%EC%B2%AD" | jq '.realtimeArrivalList[] | select(.subwayId == "1001") | select(.ordkey | startswith("0")) | {arvlMsg2, arvlMsg3, bstatnNm}' | sed -n 1,5p
      value_template: "{{ value_json.arvlMsg2 }}"
      json_attributes:
        - arvlMsg3
        - bstatnNm
      scan_interval: 600  # 10 minutes (adjust as needed)
  - sensor:
      name: Subway Arrival Messages_4
      command: curl -s "http://swopenapi.seoul.go.kr/api/subway/444174725372617934325545415550/json/realtimeStationArrival/1/5/%EC%8B%9C%EC%B2%AD" | jq '.realtimeArrivalList[] | select(.subwayId == "1001") | select(.ordkey | startswith("0")) | {arvlMsg2, arvlMsg3, bstatnNm}' | sed -n 6,10p
      value_template: "{{ value_json.arvlMsg2 }}"
      json_attributes:
        - arvlMsg3
        - bstatnNm
      scan_interval: 600  # 10 minutes (adjust as needed)
  - sensor:
      name: Subway Arrival Messages_5
      command: curl -s "http://swopenapi.seoul.go.kr/api/subway/444174725372617934325545415550/json/realtimeStationArrival/1/5/%EC%8B%9C%EC%B2%AD" | jq '.realtimeArrivalList[] | select(.subwayId == "1001") | select(.ordkey | startswith("0")) | {arvlMsg2, arvlMsg3, bstatnNm}' | sed -n 11,15p
      value_template: "{{ value_json.arvlMsg2 }}"
      json_attributes:
        - arvlMsg3
        - bstatnNm
      scan_interval: 600  # 10 minutes (adjust as needed)



소스코드는 위 내용을 참조하시고 옵션 부분 추가설명 입니다.

| select(.ordkey | startswith("0")) -> 필터로 ordkey 부분이 0으로 시작하는(상행) 항목만 추출합니다.

| {arvlMsg2, arvlMsg3, bstatnNm}' -> 필터로 arvlMgs2, arvlMgs3, bstatnNm 항목만을 따로 보여줍니다.



필터가 걸리면 이런식으로 표시가 되는데, 여기서 첫번째 줄인 { 부터 5번째 줄인 } 까지가 첫번째 도착 차량 입니다.

| sed -n 1,5p -> 해당 항목중 1번째 줄에서 5번째 줄 까지만 표시합니다.

{ 부터 } 까지 있어야 json 형태로 인식하기 때문에 1~5번째 줄 까지로 선택합니다.



첫번째 센서는 1~5번재 줄 까지, 두번째 센서는 6~10번째 줄 까지, 세번째 센서는 10~15번째 줄 까지로 정했습니다.

물론 이건 bstatnNm항목(종착역) 을 넣으려고 한거고, 이 부분이 필요없다면 필터에서 빼주시면 됩니다.

그 경우, 결과값의 { 부터 } 까지가 5줄이 아닌 4줄로 나오니 표시 줄수를 조절해주셔야 합니다.

대표사진 삭제

사진 설명을 입력하세요.

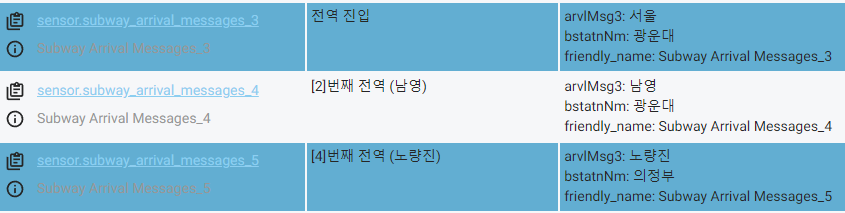

위 내용을 적용한 센서는 이렇게 생성됩니다.

############################





다 만드셨으면 HA를 재시작 해주세요.

개발자도구 - YAML - 재시작 - Home Assistant 재시작 해주시면 됩니다.

빠르게 다시 로드하기 는 안됩니다. 커맨드라인 센서를 처음 만들었다면 무조건 재시작을 해줘야만 올라옵니다.

(이미 만든 커맨드라인 센서가 있다면, 빠르게 다시 로드로 가능)

​

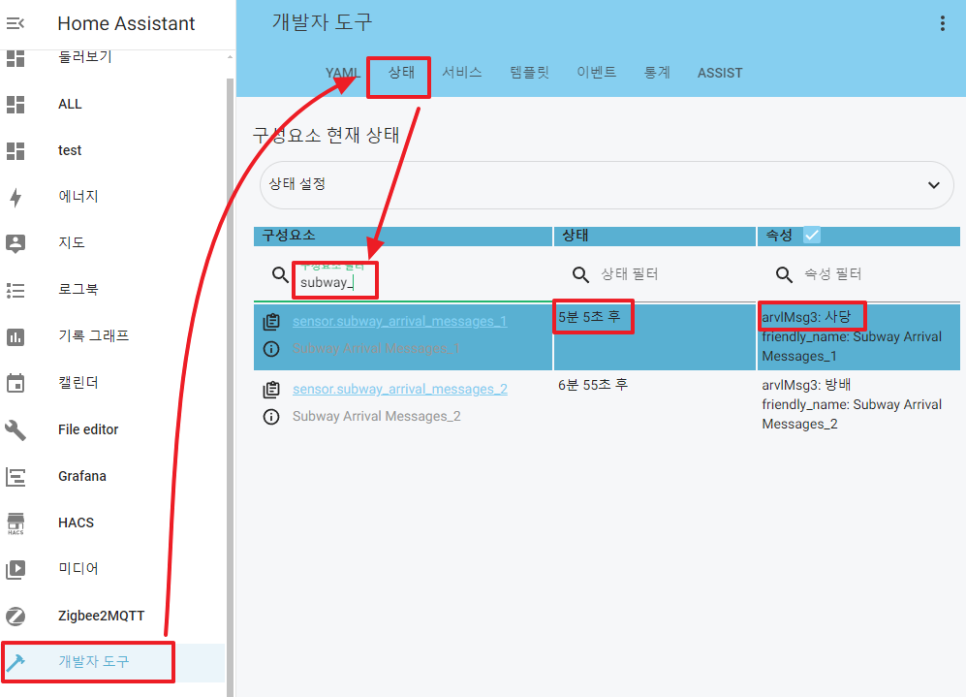

HA가 재시작되면, 개발자 도구-상태 항목에 가서 지정한 센서 이름으로 검색해 봅니다.

​

저는 arvlMgs2를 value에 지정하고, arvlMgs3를 attribute에 지정했으므로 위와 같이 나옵니다.

반대로 하셨다면 센서 상태 값에 역 / 속성의 arvlMgs2에 남은 시간이 표현될 겁니다.

​

​

​

자동화 작성

자 이제 자동화로 이 데이터를 활용해서 노티를 날려보겠습니다.

노티 서비스는 여러 개가 있지만, 저는 가장 간단하게 사용 가능한 휴대폰용 HA 앱의 노티를 쓰겠습니다.

(만약 다른 노티 서비스를 사용하신다면, 변경해서 적용하시면 됩니다)

​

HA 앱이 뭔지 모르고 노티도 안 간다고요? 아래 공홈 링크를 참조해서 설정하세요.

​https://www.home-assistant.io/integrations/mobile_app

Mobile App



자동화의 트리거나 컨디션 부분은 개개인마다 다를 테니 이건 직접 설정해 주셔야 하고요, 저는 동작 부분만 다루겠습니다.

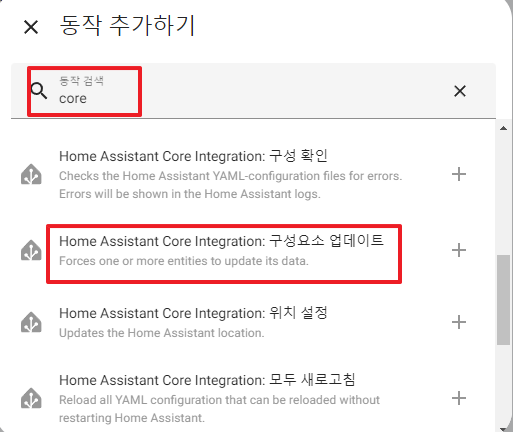

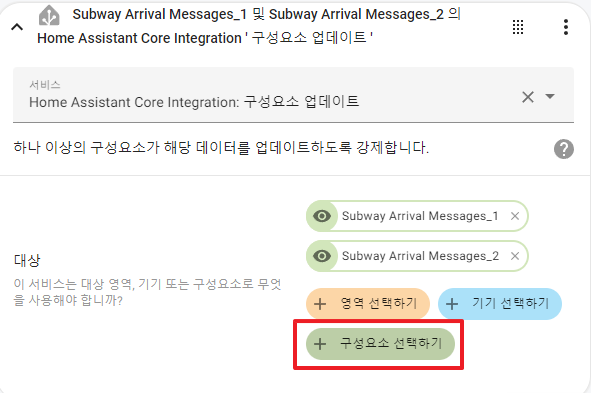

동작 추가하기에서 core로 검색해서 내리면, Home Assistant Core Intergration: 구성요소 업데이트 가 보입니다.

이거 고르시고요

​

구성요소 선택하기 항목에서 아까 지정해두었던 센서를 선택해 주세요.

2개 다 하셔야 합니다. 이번 열차 센서 / 다음 열차 센서 이니까요.

​

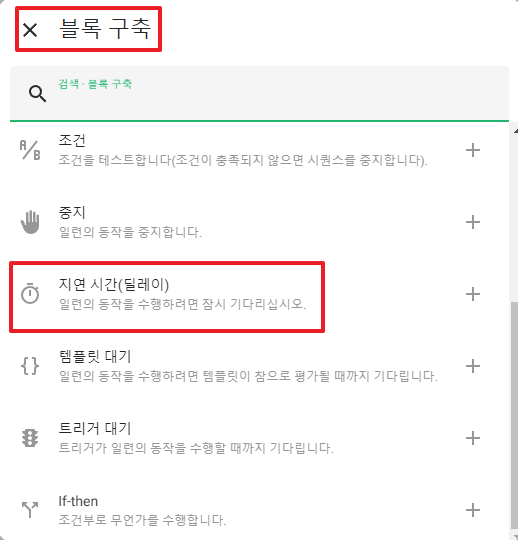

이건 선택사항이긴 한데, 블록 구축에서 지연시간(딜레이) 를 1초 정도 넣어주세요.

업데이트 -> 푸시 순서인데, 혹시 회선이 이상하거나 서버가 느리거나 해서 바로 갱신이 안 될 때 대비용입니다.

그냥 해보다가 이상하다 싶으면 1초 추가하시는 걸 권장 드려요.

​

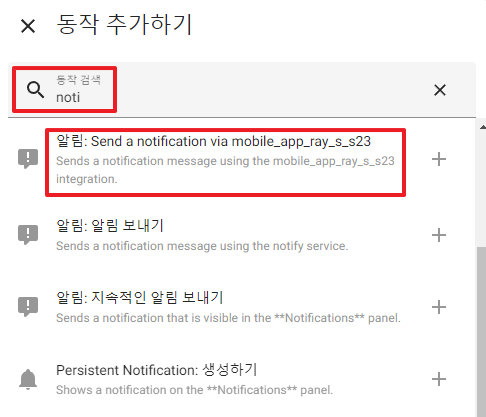

다시 동작 추가하신 다음, noti 를 검색하면 모바일앱용 노티 서비스가 보일 겁니다.

메시지는 그냥 보낼 게 아니라 센서의 값을 불러와서 변형 후 보낼 것이기 때문에, 템플릿으로 작성하겠습니다.

{{ state_attr('sensor.subway_arrival_messages_1', 'arvlMsg3')  }} /
{{ states('sensor.subway_arrival_messages_1')}},

다음 열차: {{ state_attr('sensor.subway_arrival_messages_2', 'arvlMsg3')  }} /
{{ states('sensor.subway_arrival_messages_2') }} 도착

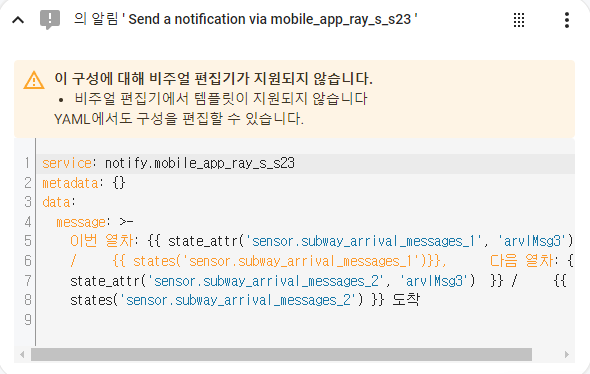

message 부분에 위와 같이 입력하면, 해당 구성은 UI에서 실행할 수 없다고 자동으로 yaml 편집으로 변경됩니다.

​

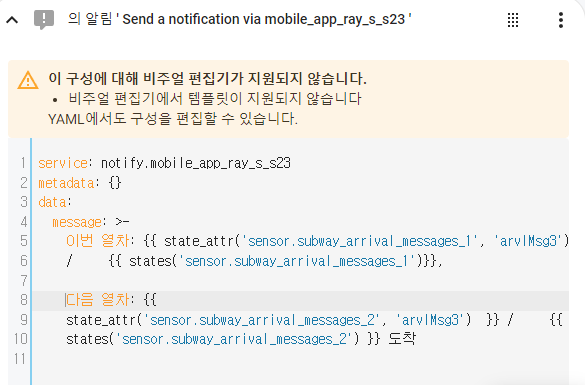

위와 같이 yaml 에디터로 변경됩니다.

이 경우 데이터가 1줄로 표시되는데, 저는 줄바꿈을 해주고 싶습니다.

​

다음 열차 부분에 줄 바꿈을 원해서 엔터 2번 쳐줍니다.

​

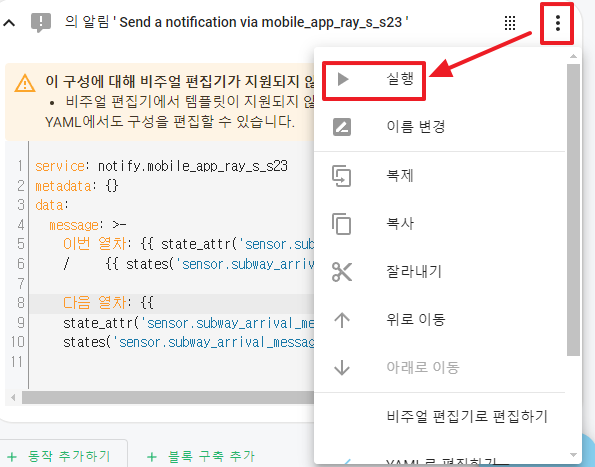

그런 다음 동작의 우측 상단 3점을 눌러 실행을 해봅니다.

​

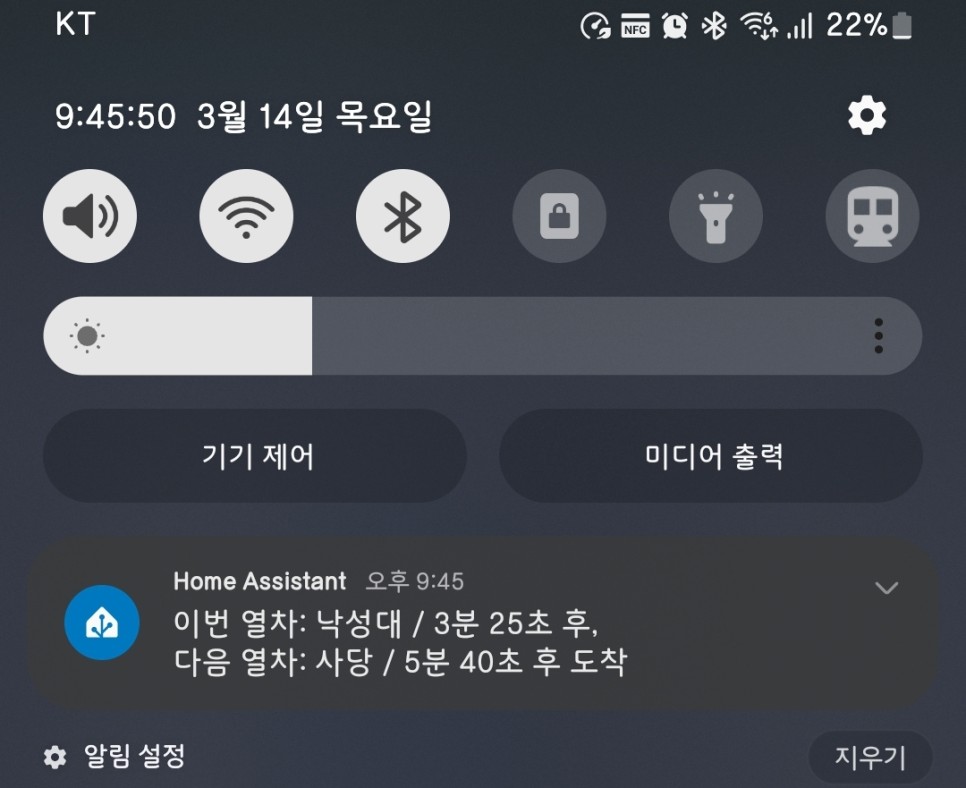

폰으로 노티가 잘 날아왔습니다.

​

이제 적당히 역 도착 2~3분 전쯤 울릴 수 있는 트리거를 잡아주시면 되겠죠?

트리거 아이디어는... 사람마다 다르니 이건 각자의 아이디어 싸움으로...!

​

오늘 내용은 여기까지입니다~

다음에 또 재미난 거 들고 올게요~
