HA에 불쾌지수 센서를 추가하기.

안녕하세요~ 레이군 입니다.

요즘 여름은 온도가 높진 않지만...습도가 어마어마 하게 높아, 매우 불편한 경우가 발생합니다.

평소엔 습도에 관해서 신경을 안 썼는데, 실내 습도가 상시 70%를 넘어가게 되면

도가 얼마 안되는데도 너무 힘들더라구요.

그래서, 자동화에 쓸만한 불쾌지수 센서를 만들어 보았습니다.

​

불쾌지수는 최초에 화씨온도 기준으로 만들어 졌으나, 이후 섭씨온도에서 가능한 계산식이 나왔습니다.

하지만, 습구온도계가 필요하기 때문에 쉽지 않았죠.

이후에 기온 및 상대습도(우리가 보통 말하는 습도) 를 가지고 계산할 수 있는 계산식이 나왔고, 그걸 기준으로 만들어 보려고 합니다.

​

​

https://www.kma.go.kr/HELP/basic/help_01_05.jsp



단계	지수범위	설명 및 주의사항
매우높음	80 이상	전원 불쾌감을 느낌
높음	75~80 미만	50% 정도 불쾌감을 느낌
보통	68~75 미만	불쾌감을 나타내기 시작함
낮음	68 미만	전원 쾌적함을 느낌

기상청에서 제공하는 불쾌지수 계산식 정보로 만들어 보았습니다.

​

이중 9/5 는 1.8로 대체하고, RH는 상대습도(%)에 0.01을 곱해서 계산해야 합니다.

​

27도 / 60% 라면 다음과 같이 계산할 수 있습니다.

(1.8 * 27) - 0.55 * (1 - 0.6) * ((1.8 x 26) - 26) + 32

48.6 - 0.55 * 0.4 * (48.6-26) + 32

48.6 - 0.22 * 22.6 + 32

48.6 - 4.972 + 32

= 75.628

​

이제 이걸 HA에서 쓸 수 있는 계산식으로 만들어야겠죠.

​

템플릿 만들때 테스트는, 개발자도구-템플릿 에서 하시면 됩니다.

​

템플릿은 아래와 같은 구성으로 진행됩니다.

{{ 온도*1.8-(0.55*(1-습도/100)*(온도*1.8-26))+32}}

​

이걸 sensor.temperature 온도센서와 sensor.humidity 습도센서로 구성하면 다음과 같아집니다.

{{ states('sensor.temperature')|float * 1.8-(0.55*(1-states('sensor.humidity')|float/100)*(states('sensor.temperature')|float * 1.8-26))+32}}

온도,습도 뒤에 |float는, 해당 값을 소숫점 이하 숫자까지 포함한다는 의미 입니다.

이 부분이 포함되지 않으면, 해당 숫자가 문자형태로 인식되어서 계산이 안됩니다.

​

온도/습도에 따라 소숫점 아래 자리가 매우 길어질 수 있으므로, 적당히 잘라줍니다.

전 소숫점 아래 2자리 까지 표현하고, 반올림 하는걸로 지정하겠습니다.

이 경우, |round(2) 를 마지막에 넣어주면 됩니다.

주의할점은 |round는 | 앞에 있는걸 수식하는거라 맨 뒤에 붙여주기만 하면 의미가 없습니다.(마지막 32|round(2) 와 마찬가지 이므로)

그래서 전체를 감싸서 수식해줘야 합니다.

{{ (states('sensor.temperature')|float * 1.8-(0.55*(1-states('sensor.humidity')|float/100)*(states('sensor.temperature')|float * 1.8-26))+32)|round(2) }}

​

이렇게 하면 완성됩니다.

근데 이게 너무 길다 싶으면, 조금 변형을 할수도 있습니다.

(그래도 길고 복잡해 지지만, 나중에 여러가지로 쓸 수 있는거니 한번 공부해 보세요)

​

{% set test = xxxx %} 를 사용하면, 동일한 템플릿(동일 센서라던가, 오토메이션의 액션이라던가) 에서 test 라는 값을 xxxx로 치환하게 됩니다.

이걸 응용하면, {% set rh = states('sensor.humidity') |float %} 이라고 선언해두면, 그 아래쪽에 {{ rh }} 라고 치면

sensor.humidity의 state 값을 불러오게 됩니다.

​

{{ states('sensor.humidity') |float }}

이걸 다음과 같이 표현할 수 있습니다.

{% set rh = states('sensor.humidity') |float %} {{ rh }}

온도도 마찬가지로 표현해 보겠습니다.

온도의 경우, 어차피 온도x1.8 로만 계산하므로 아예 선언할때 해당 값을 넣어보겠습니다.

{% set t = ((states('sensor.temperature')|float * 1.8)) %}

이렇게 선언하고 {{ t }} 를 호출하면, 온도 x 1.8인 값이 호출됩니다.

​

그러면 이걸 조합해서 다음과 같이 표현할 수 있습니다.

{% set t = ((states('sensor.temperature')|float * 1.8)) %} {% set rh = states('sensor.humidity')|float /100 %} {{ (t-(0.55*(1-rh)*(t-26))+32)|round(2) }}

위 센서에 원하는 곳의 온도/습도 센서의 entity_id를 입력해서 개발자도구-템플릿에 넣어보세요.

26도 / 65% 근처라면 값이 75 정도가 나오게 됩니다.

정상적으로 나오면, 이제 센서로 만들어 봅시다.

​

센서 타입은 template가 되어야겠죠.

# sensors.yaml

- platform: template

  sensors:

    thi_living_room:

      friendly_name: 거실 불쾌지수

      icon_template: mdi:account-alert

      unit_of_measurement: 'di'

      value_template: >

           {% set t = ((states('sensor.temperature_158d0002226dd0')|float * 1.8)) %} {% set rh = states('sensor.humidity_158d0002226dd0') |float %} {{ (t-(0.55*(1-rh/100)*(t-26))+32)|round(2) }}

unit_of_measurement 가 없는경우 히스토리 쪽에서 그래프가 아닌 바 형태로 나오기 때문에 임의로 넣어주었습니다.

히스토리쪽 신경 안 쓰시거나, 다른 db로 그래프를 그리는 경우 무시하셔도 됩니다.

​

​

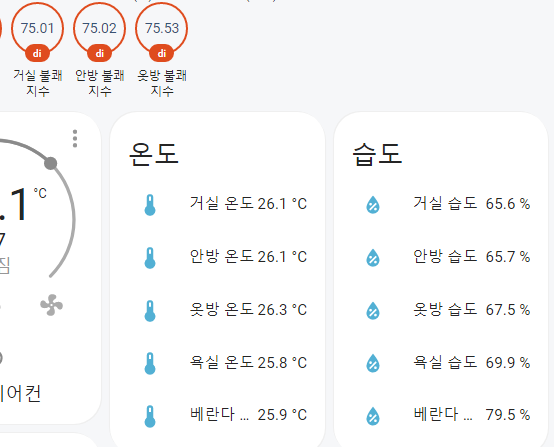

전 온습도가 설치되어 있는곳이 총5곳 이어서, 그중 실생활 공간인 거실/안방/옷방 3군데만 만들었습니다.

불쾌지수고 77정도면 좀 불편하고, 75 초반까지 가면 살짝 춥네요. 제 몸에는 76정도가 딱인듯 합니다.

​

이제 이걸 가지고 에어컨 자동화(설정온도, 냉방/제습, 풍속 등) 을 진행해야 하겠습니다...!

이건 또 나중에 들고 올께요~~
